撑拢式硬密封球阀型号、材料及主要参数

撑拢式硬密封球阀型号、材料及主要参数

撑拢式硬密封球阀型号、材料及主要参数
  撑拢式硬密封球阀是改进浮动阀座式硬密封球阀存在弹簧高温失效,弹簧槽中易结渣卡死阀座,及阀座浮动孔中易产生二次泄漏等缺陷的*佳途径,也是改进整球倾斜式硬密封轨道球阀单向密封和密封比压不均匀等缺陷的简单操作。
    侧装式双轨道撑拢式硬密封球阀结构,球阀密封结构和启闭结构的特点和工作原理,由于弹簧负荷的作用使辅助密封膨胀,实现阀体与阀座之间的密封。侧装式双轨道撑拢式硬密封球阀弹簧的载荷足以提供阀座与球体间可靠密封,在低压条件下,可以在阀座密封面与球体之间设计有密封脂注入系统。
撑拢式硬密封球阀技术规范:
设计依据
GB
设计标准
GB12237-89
结构长度
KYV-2000
连接法兰
GB/T9113-2000 JB/T79-94
试验和检验
JB/T9092-99

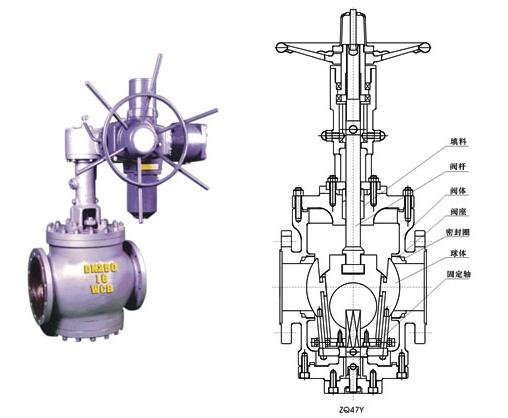

撑拢式硬密封球阀结构图
撑拢式硬密封球阀结构特点:
一、撑拢式硬密封球阀基于ORBT技术的构建,以导轨与楔式球阀体为主要设计特证,集闸阀,截止阀,球阀的优点,实现了双面密封形成,使该球阀所适用的温度与介质更为广泛。
二、由于楔式球体与导轨的作用,开启时使密封副完全分离,密封副之间完全无磨损,同时大大降低了启闭扭矩,关闭时,球体与导轨的作用,使密封副完全可以满足密封要求。
三、当背压高于正压时,其密封面可自动切换,即:当背压小于正压时,其密封面为瓣后密封,当背压高于正压时其密封面自动切换为瓣前密封,既可满足密封要求,又可保证启闭灵活。
四、撑拢式硬密封球阀基于上下装配的结构形式,可实现管道现场维修。
五、撑拢式硬密封球阀在底部开有排泄孔,关闭阀门后,可排泄体腔内的污垢,必要时可从吹泄口中吹气,排泄体腔中的污物。
撑拢式硬密封球阀型号、材料及主要参数:
产品型号
ZQ47F-16C-160
ZQ47Y-16C-160P
ZQ47F-150Lb-900Lb
ZQ47Y-150Lb-300Lb
阀体
WCB
WCB
球体
2Cr13
2Cr13+STL
阀杆/固定轴
2Cr13
2Cr13
密封圈
O形圈
石墨
阀座
2Cr13
2Cr1+STL
填料
石墨
石墨
适用介质
水、油、蒸汽等
水、油、蒸汽等
适用温度
-29-200℃
-29-425℃
伞齿轮撑拢式球阀
ZQ后插入“5”表示,示例:ZQ547F-16C
气动撑拢式球阀
ZQ后插入“6”表示,示例:ZQ647Y-150LbC
电动撑拢式球阀
ZQ后插入“9”表示,示例:ZQ947Y-100
