如何有效防止执行器外部接线进水

如何有效防止执行器外部接线进水

如何有效防止执行器外部接线进水
 在电动阀门,电动执行器的实际电路安装中,经常遇到客户反馈,有执行器接线端进水,损坏内部接线端或模块的问题。
    第*种典型案例是,电缆线、信号线从上往下布线,使配线高于执行器。

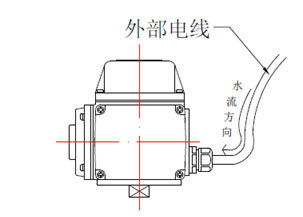

    如图示1接线,将会导致下雨滴水等沿着电线顺流到电缆接头里,从而有可能导致执行器内部接线端短路、电气元件进水损坏。

 图1

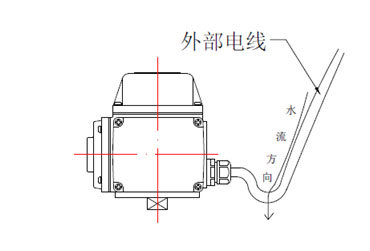

    在这种情况下,需要在执行器电缆接头处,形成一个低于电缆接头的回弯,这样可以让雨水顺流到回弯处滴落,而不会流入执行器内部,如图示2所示接线。

 图2
    根据工业自动化行业多年沉淀的安装配线经验。将配线从下往上接入电动执行器的电缆接头是*佳配线方案!

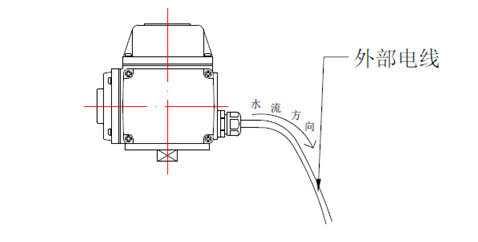

    此时,由于执行器位置高于线缆,雨水水滴会沿线路往下排水,从而有效防止执行器接线端进水问题,接线如图示3所示。
 图示3
     综合以上两种典型案例,合理配线,防止进水,确保密封,是电动执行器安全运行的*基本条件。
