IS单级单吸清水离心泵产品说明

IS单级单吸清水离心泵产品说明

IS单级单吸清水离心泵产品说明
来源:百度文库 日期:2017-04-26 17:55:56 IS单级单吸清水离心泵产品说明

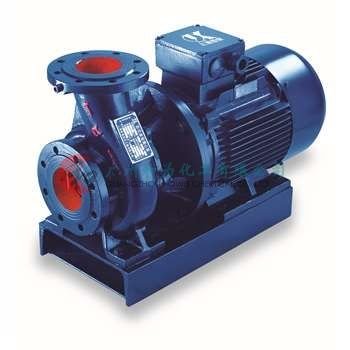

    西安单级离心泵厂家IS型用途及特点:
    IS、IR型泵是卧式单级单吸清水离心泵,用于工农业及城市、排水、消防供水等。
    供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。



    IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之*。
    西安单级离心泵销售IS型的结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。
    IS、IR型泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,能互换;全系列泵的悬架也只有四种。
    西安单级离心泵参数:
    泵转速分为2900和1450转/分两种。
    性能如下: 2900转/分 1450转/分
    *大流量: 240m3/分400m3/分
    *高总扬程: 125m 55m
    *高转速: 3500转/分(用于60调波电源时,叶轮直径有所减少)
    *高工作温度:80℃
    允许吸入管路压力0.3MPa,泵的*高使用压力1.6MPa。
    结构说明
    本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。
结构图
    IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。
    IS、IR型泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。
    泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
    为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些   泵轴向力不大,叶轮背面未设密封环和平衡孔。
    泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引*填科环进行密封。泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。
    为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。
    泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。
